1.1了解工程概况：
了解工程类型、供暖面积、供暖要求、环保/安全、能源种类等。
1.2计算热负荷：
（民用建筑）估算。供暖面积热指标qn.m（w/m2）取表1数值。
用下式估算建筑物总供暖热负荷Qn.m（w）:
Qn.m=qn.mFt
式中 Qn.m——建筑物总供暖热负荷（w）
qn.m——供暖面积热指标（w/m2）
Ft ——建筑物总建筑面积（m2）
1.3计算热源功率及台数：
根据建筑物总供暖热负荷及其它相关规定计算热源功率及台数。
1.4型号确定
根据功率及能源种类选取热水炉型号
|
建筑类型 |
qn.m |
建筑类型 |
qn.m |
|
住宅 |
45-70 |
商店 |
65-75 |
|
节能住宅 |
35-45 |
单层住宅 |
80-105 |
|
办公室 |
60-80 |
一、二层别墅 |
100-125 |
|
医院、幼儿园 |
65-80 |
食堂、餐厅 |
115-140 |
|
旅馆 |
60-70 |
影剧院 |
90-115 |
|
图书馆 |
45-75 |
大礼堂、体育馆 |
115-160 |
注：1.本表摘自《使用供热空调设计手册》2.各地区制定了供暖指标的，应按当地规定指标计算。
1.5设计选型实例
小区供暖选型实例
西安江林新城
供暖负荷计算：工程概况：总供暖面积13万平方米，该建筑为小区供暖住宅楼，属于节能型建筑，内外墙都做保温，使用天然气。
该项目是节能建筑，根据西安地区标准，供暖热指标按55W/m2计算，则供暖热负荷为：
130000×55=7150000w=7150Kw
选型计算：

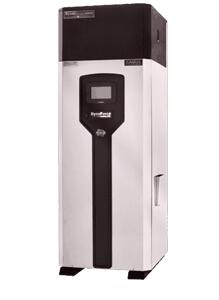

根据以上计算，参考加拿大康玛斯低碳环保产品，选用动力火焰系列铜管模块锅炉DF-6004型
DF-6004型低氮冷凝锅炉额定热功率1758Kw,热效率105%
则该小区供暖所需锅炉台数：7150÷1758×1.05=3.87（取4台）
选用DF-6004冷凝天然气锅炉4台，即可满足小区住宅的供暖要求。
